中華テック界隈で話題になっていた格安 WiFi6 ルータ H3C Magic NX30 Pro を買いました。ファームウェアをOpenWRTへ入れ替える前に、ハードウェアやメーカー謹製ファームがどんなものか確認します。
H3C Magic NX30 Pro

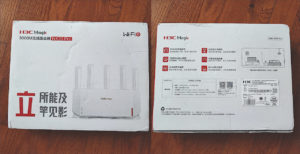

H3C Magic NX30 Pro WiFi6ルータを淘寶で購入したのは2023年8月、購入価格はRMB199でしたが、逃してしまったセールの頃はもう少し安かったようです。
図01.H3C Magic NX30 Pro 外箱
OpenWrt公式サイトのハードウェア情報によると主要スペックは次の通りで、他社でもよくある定番のチップセット構成でした。
- CPU MT7981B Dual Core 1.3GHz CPU
- 128MB NAND Flash
- 256MB RAM
- MT7976C 11ax WiFi AX3000 ( 2.4G: 574Mbps + 5G: 2,402Mbps )
- MT7531AE Switch
箱に入っていたのは本体の他に、ACアダプタとCat.5Eケーブル、クイックスタートガイドでした。

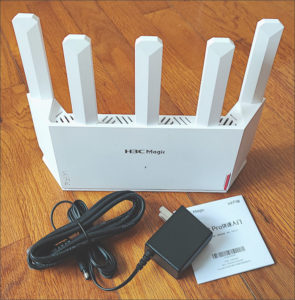

図02.NX30 Pro本体と付属品

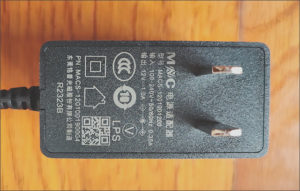

ACアダプタは、AC100−240Vユニバーサル入力で、出力はDC12V1A。
図03.ACアダプタ拡大視
ハードウェア外観
筐体は立てて使うのを前提とした三次元形状で、アンテナも固定なので棚に収めるような収納方法には向いていません。右下の赤いのは電源スイッチではなく、WiFi関連のファンクションスイッチ。

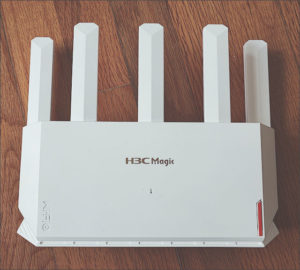

図04.NX30 Pro 前面視

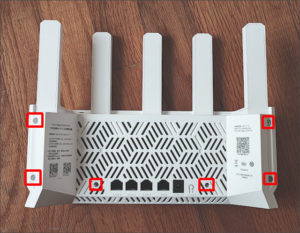

背面はWANが1口とLANが3口、電源入力とリセットボタンが並んでいる他、デフォルトアクセスのための情報やQRコードが印刷されています。
図05.NX30 Pro 背面視
ハードウェア中身
筐体左右端に見える4本のネジと、コネクタ群の左右にあるネジ2本を外しても、筐体はガッチリ嵌まっているので分解は難儀。隙間全周にヘラを入れてツメを外し、アンテナ根元付近のきつい勘合を端から少しずつ外していき、2〜3時間費やしてようやく分離できました。

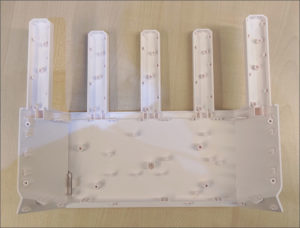

図06.分割した筐体前面側
中では一切ネジは使われておらず、基板も筐体から生えた位置決めピンに穴が挿さるだけの構造。

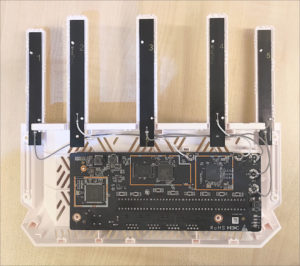

図07.分割した筐体前裏側

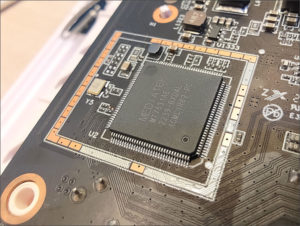

基板左からまず、WAN・LANポートを担うMT7531AEスイッチ。
図08.MT7531AE スイッチ
その右隣りがMT7981BA デュアルコアCPUと、南亞Nanya 256MB DDR2 SDRAM。

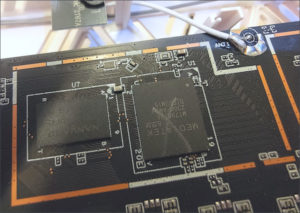

図09.MT7981BA CPU

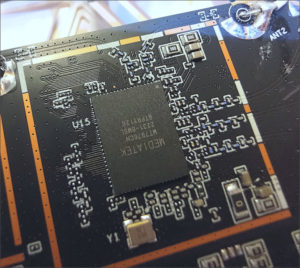

右端のチップがMT7976CN WiFi6モジュールです。
図10.MT7976CN WiFi6モジュール
MediaTek製のWiFiモジュール各種については、こちらのWiKiが大変良くまとめられています（Great Works!!）。

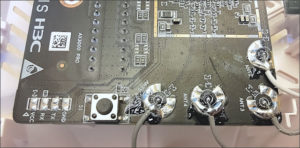

基板の更に右端、ファンクションスイッチの下には、デバッグ用のシリアルポートのパターンが見受けられます。
図11.基板端にシリアルパターン
ヒートシンクは基板の裏側にあり、基板とサーマルパッドを介して接する構造。ヒートシンク上の3つの穴で、背面側の筐体と位置決めされます。

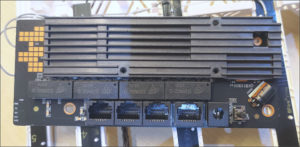

図12.NX30 Pro基板裏面

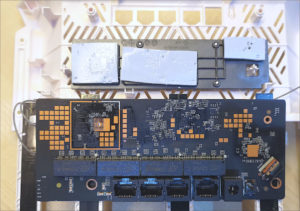

ヒートシンクとサーマルパッドを剥がしてみました。
図13.ヒートシンク剥がした基板裏
基板中ほどにあるのが、winbond製 1Gbit NANDフラッシュです。

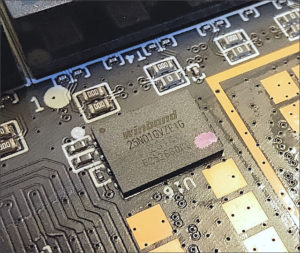

図14.1Gbit NANDフラッシュ
ハードウェアの確認はここまで。次ページでは、電源入れてWebUIと機能をざっくりと確認します。
