Lenovo System x3650 M5のVMware ESXi を6.7U1から6.7U3へアップデートを、SSHターミナル越しに実施。再起動後、WebUIがエラーで開けないトラブルに遭遇しました。
アップデート前のLenovo x3650 M5

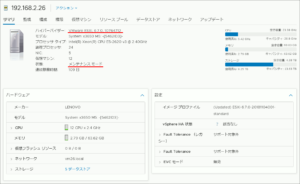

2機のLenovo x3650 M5で稼働するVMware ESXi 6.7U1を、順次アップデートします。先ず、内包する全てのVMをシャットダウンの後、ESXiホストをメンテナンスモードへ移行させます。
図1.VMware ESXi 6.7U1アップデート前

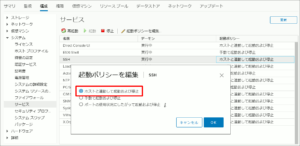

そしてESXiホストのSSHサービスを始動させる際、念のため起動ポリシーを手動から ホスト連動 へ設定して、アップデート再起動後にWebUIが開けない場合のアクセス手段を確保しておきます。
図2.SSH起動ポリシーの変更
ESXiホスト設定のバックアップ
アップデート手順は基本的に以前、IBM x3650 M3をVMware ESXi 6.5から6.7へアップデートと同じですが、
今回は、アップデート実行前にホスト設定のバックアップを取っておきます。ターミナルに入り、 vim-cmd コマンドでバックアップファイルを生成。
|
1 2 3 |
[root@vm25:~] vim-cmd hostsvc/firmware/sync_config [root@vm25:~] vim-cmd hostsvc/firmware/backup_config Bundle can be downloaded at : http://*/downloads/5211cff7-c236-8ddb-8b54-f95b1750284f/configBundle-vm25.local.tgz |
通常はブラウザにこのURLを貼り付けてダウンロードするのですが、今回はESXiホスト上のデータストアにそのまま保存したいので、 wget で自身へダウンロード、中身を検証します。
|
1 2 3 4 5 6 7 8 9 |
[root@vm25:~] wget -P /vmfs/volumes/VD3_vm25/ -q http://localhost/downloads/52a0365b-7726-f7d4-c90c-413cc30f08ed/configBundle-vm25.local.tgz [root@vm25:~] ls -l /vmfs/volumes/VD3_vm25/*.tgz -rw-r--r-- 1 root root 46767 Oct 1 09:50 configBundle-vm25.local.tgz [root@vm25:~] tar -tf /vmfs/volumes/VD3_vm25/configBundle-vm25.local.tgz Manifest.txt jumpstrt.gz state.tgz |
ESXiバージョンとイメージプロファイルの確認
ターミナルでESXiホストの現在のバージョン情報を確認。
|
1 2 3 4 5 6 7 8 9 10 |
[root@vm25:~] vmware -vl VMware ESXi 6.7.0 build-10764712 VMware ESXi 6.7.0 Update 1 [root@vm25:~] esxcli system version get Product: VMware ESXi Version: 6.7.0 Build: Releasebuild-10764712 Update: 1 Patch: 31 |
VMware ESXiのバージョン履歴をいつものKBで、アップデート先のビルド番号を確認します（今回アップデート先にしようと思う、ESXi 6.7U3のビルド番号は 14320388 ）。
ビルド番号に対応するイメージプロファイル名を、こちらのサイトで取得します。
|
1 |
ESXi-6.7.0-20190802001-standard 14320388 2019-08-20 |
ターミナル上でESXiをアップデート
esxcli でイメージプロファイル名がソフトウェアソース上で存在することを確認。前回と異なり、Broadcom社によるVMware買収の影響で、参照先ドメインもBroadcomへ向けています。
|
1 2 3 4 5 |
[root@vm25:~] esxcli software sources profile list \ -d https://hostupdate.broadcom.com/software/VUM/PRODUCTION/main/vmw-depot-index.xml \ | grep ESXi-6.7.0-201908 | grep standard ESXi-6.7.0-20190802001-standard VMware, Inc. PartnerSupported 2022-09-21T13:35:37 2022-09-21T13:35:37 ESXi-6.7.0-20190801001s-standard VMware, Inc. PartnerSupported 2022-09-21T13:35:37 2022-09-21T13:35:37 |
アップデート開始。
|
1 2 3 4 5 6 7 8 9 10 |
[root@vm25:~] esxcli network firewall ruleset set -e true -r httpClient [root@vm25:~] esxcli software profile update -d https://hostupdate.broadcom.com/software/VUM/PRODUCTION/main/vmw-depot-index.xml -p ESXi-6.7.0-20190802001-standard Update Result Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective. Reboot Required: true VIBs Installed: VMW_bootbank_bnxtnet_20.6.101.7-24vmw.670.3.73.14320388, VMW_bootbank_brcmfcoe_11.4.1078.25-14vmw.670.3.73.14320388, VMW_bootbank_elxnet_11.4.1097.0-5vmw.670.3.73.14320388, VMW_bootbank_i40en_1.8.1.9-2vmw.670.3.73.14320388, VMW_bootbank_igbn_0.1.1.0-5vmw.670.3.73.14320388, VMW_bootbank_ixgben_1.7.1.16-1vmw.670.3.73.14320388, VMW_bootbank_lpfc_11.4.33.25-14vmw.670.3.73.14320388, VMW_bootbank_lsi-mr3_7.708.07.00-3vmw.670.3.73.14320388, VMW_bootbank_lsi-msgpt2_20.00.06.00-2vmw.670.3.73.14320388, VMW_bootbank_lsi-msgpt35_09.00.00.00-5vmw.670.3.73.14320388, VMW_bootbank_lsi-msgpt3_17.00.02.00-1vmw.670.3.73.14320388, VMW_bootbank_misc-drivers_6.7.0-2.48.13006603, VMW_bootbank_ne1000_0.8.4-2vmw.670.2.48.13006603, VMW_bootbank_nenic_1.0.29.0-1vmw.670.3.73.14320388, VMW_bootbank_net-vmxnet3_1.1.3.0-3vmw.670.2.48.13006603, VMW_bootbank_nfnic_4.0.0.29-0vmw.670.3.73.14320388, VMW_bootbank_nmlx4-core_3.17.13.1-1vmw.670.2.48.13006603, VMW_bootbank_nmlx4-en_3.17.13.1-1vmw.670.2.48.13006603, VMW_bootbank_nmlx4-rdma_3.17.13.1-1vmw.670.2.48.13006603, VMW_bootbank_nmlx5-core_4.17.13.1-1vmw.670.3.73.14320388, VMW_bootbank_nmlx5-rdma_4.17.13.1-1vmw.670.2.48.13006603, VMW_bootbank_nvme_1.2.2.28-1vmw.670.3.73.14320388, VMW_bootbank_sfvmk_1.0.0.1003-6vmw.670.3.73.14320388, VMW_bootbank_smartpqi_1.0.1.553-28vmw.670.3.73.14320388, VMW_bootbank_vmkusb_0.1-1vmw.670.2.48.13006603, VMW_bootbank_vmw-ahci_1.2.8-1vmw.670.3.73.14320388, VMware_bootbank_cpu-microcode_6.7.0-2.69.14141615, VMware_bootbank_elx-esx-libelxima.so_11.4.1184.1-2.48.13006603, VMware_bootbank_esx-base_6.7.0-3.73.14320388, VMware_bootbank_esx-ui_1.33.4-14093553, VMware_bootbank_esx-update_6.7.0-3.73.14320388, VMware_bootbank_esx-xserver_6.7.0-3.73.14320388, VMware_bootbank_lsu-lsi-drivers-plugin_1.0.0-1vmw.670.2.48.13006603, VMware_bootbank_lsu-lsi-lsi-msgpt3-plugin_1.0.0-9vmw.670.2.48.13006603, VMware_bootbank_native-misc-drivers_6.7.0-2.48.13006603, VMware_bootbank_qlnativefc_3.1.8.0-5vmw.670.3.73.14320388, VMware_bootbank_vmware-esx-esxcli-nvme-plugin_1.2.0.36-2.48.13006603, VMware_bootbank_vsan_6.7.0-3.73.14263135, VMware_bootbank_vsanhealth_6.7.0-3.73.14263064, VMware_locker_tools-light_10.3.10.12406962-14141615 VIBs Removed: VMW_bootbank_bnxtnet_20.6.101.7-11vmw.670.0.0.8169922, VMW_bootbank_brcmfcoe_11.4.1078.5-11vmw.670.1.28.10302608, VMW_bootbank_elxnet_11.4.1095.0-5vmw.670.1.28.10302608, VMW_bootbank_i40en_1.3.1-22vmw.670.1.28.10302608, VMW_bootbank_igbn_0.1.0.0-15vmw.670.0.0.8169922, VMW_bootbank_ixgben_1.4.1-16vmw.670.1.28.10302608, VMW_bootbank_lpfc_11.4.33.3-11vmw.670.1.28.10302608, VMW_bootbank_lsi-mr3_7.702.13.00-5vmw.670.1.28.10302608, VMW_bootbank_lsi-msgpt2_20.00.04.00-5vmw.670.1.28.10302608, VMW_bootbank_lsi-msgpt35_03.00.01.00-12vmw.670.1.28.10302608, VMW_bootbank_lsi-msgpt3_16.00.01.00-3vmw.670.1.28.10302608, VMW_bootbank_misc-drivers_6.7.0-0.0.8169922, VMW_bootbank_ne1000_0.8.4-1vmw.670.1.28.10302608, VMW_bootbank_nenic_1.0.21.0-1vmw.670.1.28.10302608, VMW_bootbank_net-vmxnet3_1.1.3.0-3vmw.670.0.0.8169922, VMW_bootbank_nfnic_4.0.0.14-0vmw.670.1.28.10302608, VMW_bootbank_nmlx4-core_3.17.9.12-1vmw.670.0.0.8169922, VMW_bootbank_nmlx4-en_3.17.9.12-1vmw.670.0.0.8169922, VMW_bootbank_nmlx4-rdma_3.17.9.12-1vmw.670.0.0.8169922, VMW_bootbank_nmlx5-core_4.17.9.12-1vmw.670.0.0.8169922, VMW_bootbank_nmlx5-rdma_4.17.9.12-1vmw.670.0.0.8169922, VMW_bootbank_nvme_1.2.2.17-1vmw.670.1.28.10302608, VMW_bootbank_smartpqi_1.0.1.553-12vmw.670.1.28.10302608, VMW_bootbank_vmkusb_0.1-1vmw.670.1.28.10302608, VMW_bootbank_vmw-ahci_1.2.3-1vmw.670.1.28.10302608, VMware_bootbank_cpu-microcode_6.7.0-1.28.10302608, VMware_bootbank_elx-esx-libelxima.so_11.4.1184.0-0.0.8169922, VMware_bootbank_esx-base_6.7.0-1.31.10764712, VMware_bootbank_esx-ui_1.30.0-9946814, VMware_bootbank_esx-update_6.7.0-1.31.10764712, VMware_bootbank_esx-xserver_6.7.0-0.0.8169922, VMware_bootbank_lsu-lsi-lsi-msgpt3-plugin_1.0.0-8vmw.670.0.0.8169922, VMware_bootbank_native-misc-drivers_6.7.0-0.0.8169922, VMware_bootbank_qlnativefc_3.0.1.0-5vmw.670.0.0.8169922, VMware_bootbank_vmware-esx-esxcli-nvme-plugin_1.2.0.34-1.28.10302608, VMware_bootbank_vsan_6.7.0-1.31.10720746, VMware_bootbank_vsanhealth_6.7.0-1.31.10720754, VMware_locker_tools-light_10.3.2.9925305-10176879 VIBs Skipped: VMW_bootbank_ata-libata-92_3.00.9.2-16vmw.670.0.0.8169922, VMW_bootbank_ata-pata-amd_0.3.10-3vmw.670.0.0.8169922, VMW_bootbank_ata-pata-atiixp_0.4.6-4vmw.670.0.0.8169922, VMW_bootbank_ata-pata-cmd64x_0.2.5-3vmw.670.0.0.8169922, VMW_bootbank_ata-pata-hpt3x2n_0.3.4-3vmw.670.0.0.8169922, VMW_bootbank_ata-pata-pdc2027x_1.0-3vmw.670.0.0.8169922, VMW_bootbank_ata-pata-serverworks_0.4.3-3vmw.670.0.0.8169922, VMW_bootbank_ata-pata-sil680_0.4.8-3vmw.670.0.0.8169922, VMW_bootbank_ata-pata-via_0.3.3-2vmw.670.0.0.8169922, VMW_bootbank_block-cciss_3.6.14-10vmw.670.0.0.8169922, VMW_bootbank_bnxtroce_20.6.101.0-20vmw.670.1.28.10302608, VMW_bootbank_char-random_1.0-3vmw.670.0.0.8169922, VMW_bootbank_ehci-ehci-hcd_1.0-4vmw.670.0.0.8169922, VMW_bootbank_elxiscsi_11.4.1174.0-2vmw.670.0.0.8169922, VMW_bootbank_hid-hid_1.0-3vmw.670.0.0.8169922, VMW_bootbank_iavmd_1.2.0.1011-2vmw.670.0.0.8169922, VMW_bootbank_ima-qla4xxx_2.02.18-1vmw.670.0.0.8169922, VMW_bootbank_ipmi-ipmi-devintf_39.1-5vmw.670.1.28.10302608, VMW_bootbank_ipmi-ipmi-msghandler_39.1-5vmw.670.1.28.10302608, VMW_bootbank_ipmi-ipmi-si-drv_39.1-5vmw.670.1.28.10302608, VMW_bootbank_iser_1.0.0.0-1vmw.670.1.28.10302608, VMW_bootbank_lpnic_11.4.59.0-1vmw.670.0.0.8169922, VMW_bootbank_misc-cnic-register_1.78.75.v60.7-1vmw.670.0.0.8169922, VMW_bootbank_mtip32xx-native_3.9.8-1vmw.670.1.28.10302608, VMW_bootbank_net-bnx2_2.2.4f.v60.10-2vmw.670.0.0.8169922, VMW_bootbank_net-bnx2x_1.78.80.v60.12-2vmw.670.0.0.8169922, VMW_bootbank_net-cdc-ether_1.0-3vmw.670.0.0.8169922, VMW_bootbank_net-cnic_1.78.76.v60.13-2vmw.670.0.0.8169922, VMW_bootbank_net-e1000_8.0.3.1-5vmw.670.0.0.8169922, VMW_bootbank_net-e1000e_3.2.2.1-2vmw.670.0.0.8169922, VMW_bootbank_net-enic_2.1.2.38-2vmw.670.0.0.8169922, VMW_bootbank_net-fcoe_1.0.29.9.3-7vmw.670.0.0.8169922, VMW_bootbank_net-forcedeth_0.61-2vmw.670.0.0.8169922, VMW_bootbank_net-igb_5.0.5.1.1-5vmw.670.0.0.8169922, VMW_bootbank_net-ixgbe_3.7.13.7.14iov-20vmw.670.0.0.8169922, VMW_bootbank_net-libfcoe-92_1.0.24.9.4-8vmw.670.0.0.8169922, VMW_bootbank_net-mlx4-core_1.9.7.0-1vmw.670.0.0.8169922, VMW_bootbank_net-mlx4-en_1.9.7.0-1vmw.670.0.0.8169922, VMW_bootbank_net-nx-nic_5.0.621-5vmw.670.0.0.8169922, VMW_bootbank_net-tg3_3.131d.v60.4-2vmw.670.0.0.8169922, VMW_bootbank_net-usbnet_1.0-3vmw.670.0.0.8169922, VMW_bootbank_nhpsa_2.0.22-3vmw.670.1.28.10302608, VMW_bootbank_ntg3_4.1.3.2-1vmw.670.1.28.10302608, VMW_bootbank_nvmxnet3-ens_2.0.0.21-1vmw.670.0.0.8169922, VMW_bootbank_nvmxnet3_2.0.0.29-1vmw.670.1.28.10302608, VMW_bootbank_ohci-usb-ohci_1.0-3vmw.670.0.0.8169922, VMW_bootbank_pvscsi_0.1-2vmw.670.0.0.8169922, VMW_bootbank_qcnic_1.0.2.0.4-1vmw.670.0.0.8169922, VMW_bootbank_qedentv_2.0.6.4-10vmw.670.1.28.10302608, VMW_bootbank_qfle3_1.0.50.11-9vmw.670.0.0.8169922, VMW_bootbank_qfle3f_1.0.25.0.2-14vmw.670.0.0.8169922, VMW_bootbank_qfle3i_1.0.2.3.9-3vmw.670.0.0.8169922, VMW_bootbank_qflge_1.1.0.11-1vmw.670.0.0.8169922, VMW_bootbank_sata-ahci_3.0-26vmw.670.0.0.8169922, VMW_bootbank_sata-ata-piix_2.12-10vmw.670.0.0.8169922, VMW_bootbank_sata-sata-nv_3.5-4vmw.670.0.0.8169922, VMW_bootbank_sata-sata-promise_2.12-3vmw.670.0.0.8169922, VMW_bootbank_sata-sata-sil24_1.1-1vmw.670.0.0.8169922, VMW_bootbank_sata-sata-sil_2.3-4vmw.670.0.0.8169922, VMW_bootbank_sata-sata-svw_2.3-3vmw.670.0.0.8169922, VMW_bootbank_scsi-aacraid_1.1.5.1-9vmw.670.0.0.8169922, VMW_bootbank_scsi-adp94xx_1.0.8.12-6vmw.670.0.0.8169922, VMW_bootbank_scsi-aic79xx_3.1-6vmw.670.0.0.8169922, VMW_bootbank_scsi-bnx2fc_1.78.78.v60.8-1vmw.670.0.0.8169922, VMW_bootbank_scsi-bnx2i_2.78.76.v60.8-1vmw.670.0.0.8169922, VMW_bootbank_scsi-fnic_1.5.0.45-3vmw.670.0.0.8169922, VMW_bootbank_scsi-hpsa_6.0.0.84-3vmw.670.0.0.8169922, VMW_bootbank_scsi-ips_7.12.05-4vmw.670.0.0.8169922, VMW_bootbank_scsi-iscsi-linux-92_1.0.0.2-3vmw.670.0.0.8169922, VMW_bootbank_scsi-libfc-92_1.0.40.9.3-5vmw.670.0.0.8169922, VMW_bootbank_scsi-megaraid-mbox_2.20.5.1-6vmw.670.0.0.8169922, VMW_bootbank_scsi-megaraid-sas_6.603.55.00-2vmw.670.0.0.8169922, VMW_bootbank_scsi-megaraid2_2.00.4-9vmw.670.0.0.8169922, VMW_bootbank_scsi-mpt2sas_19.00.00.00-2vmw.670.0.0.8169922, VMW_bootbank_scsi-mptsas_4.23.01.00-10vmw.670.0.0.8169922, VMW_bootbank_scsi-mptspi_4.23.01.00-10vmw.670.0.0.8169922, VMW_bootbank_scsi-qla4xxx_5.01.03.2-7vmw.670.0.0.8169922, VMW_bootbank_shim-iscsi-linux-9-2-1-0_6.7.0-0.0.8169922, VMW_bootbank_shim-iscsi-linux-9-2-2-0_6.7.0-0.0.8169922, VMW_bootbank_shim-libata-9-2-1-0_6.7.0-0.0.8169922, VMW_bootbank_shim-libata-9-2-2-0_6.7.0-0.0.8169922, VMW_bootbank_shim-libfc-9-2-1-0_6.7.0-0.0.8169922, VMW_bootbank_shim-libfc-9-2-2-0_6.7.0-0.0.8169922, VMW_bootbank_shim-libfcoe-9-2-1-0_6.7.0-0.0.8169922, VMW_bootbank_shim-libfcoe-9-2-2-0_6.7.0-0.0.8169922, VMW_bootbank_shim-vmklinux-9-2-1-0_6.7.0-0.0.8169922, VMW_bootbank_shim-vmklinux-9-2-2-0_6.7.0-0.0.8169922, VMW_bootbank_shim-vmklinux-9-2-3-0_6.7.0-0.0.8169922, VMW_bootbank_uhci-usb-uhci_1.0-3vmw.670.0.0.8169922, VMW_bootbank_usb-storage-usb-storage_1.0-3vmw.670.0.0.8169922, VMW_bootbank_usbcore-usb_1.0-3vmw.670.0.0.8169922, VMW_bootbank_vmkata_0.1-1vmw.670.0.0.8169922, VMW_bootbank_vmkfcoe_1.0.0.1-1vmw.670.1.28.10302608, VMW_bootbank_vmkplexer-vmkplexer_6.7.0-0.0.8169922, VMW_bootbank_xhci-xhci_1.0-3vmw.670.0.0.8169922, VMware_bootbank_esx-dvfilter-generic-fastpath_6.7.0-0.0.8169922, VMware_bootbank_lsu-hp-hpsa-plugin_2.0.0-16vmw.670.1.28.10302608, VMware_bootbank_lsu-intel-vmd-plugin_1.0.0-2vmw.670.1.28.10302608, VMware_bootbank_lsu-lsi-lsi-mr3-plugin_1.0.0-13vmw.670.1.28.10302608, VMware_bootbank_lsu-lsi-megaraid-sas-plugin_1.0.0-9vmw.670.0.0.8169922, VMware_bootbank_lsu-lsi-mpt2sas-plugin_2.0.0-7vmw.670.0.0.8169922, VMware_bootbank_lsu-smartpqi-plugin_1.0.0-3vmw.670.1.28.10302608, VMware_bootbank_rste_2.0.2.0088-7vmw.670.0.0.8169922 [root@vm25:~] reboot |
進捗も表示されないので数分間無言で待たされ、突然更新成功で完走しました。再起動要なのでそのままリブート。
アップデート後WebUIが開けないエラー
以上の要領で2機のESXiホストをアップデートしましたが、うち1機については再起動後、何時まで経ってもWebUIを正常に開けない不具合に遭遇。
|
1 2 3 |
503 Service Unavailable (Failed to connect to endpoint: [N7Vmacore4Http16LocalServiceSpecE:0x0000008cdfb0db40] _serverNamespace = / action = Allow _port = 8309). |
図3.WebUIが503エラーのまま
こういう不測の事態に備え、SSHを更新前にホスト連動始動するようにしておくものです（さもなくば、実機ローカルコンソールからログインの上、SSHを有効に）。
ESXiホスト更新後のこうした不具合について調べ、こちらのKBにたどり着き、
早速、当該設定ファイルを開いてみるも、指摘されている項目は無く、
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
[root@vm25:~] cat /etc/vmware/rhttpproxy/endpoints.conf / local 8309 redirect allow /cgi-bin local 8303 redirect allow /client/clients.xml local 8309 allow allow /folder local 8309 redirect allow /guestFile local 8309 redirect allow /ha-nfc local 12001 allow allow /host local 8309 redirect allow /mob namedpipe /var/run/vmware/proxy-mob redirect allow /nfc local 12000 allow allow /screen local 8309 redirect allow /sdk local 8307 redirect allow /sdkTunnel namedpipetunnel /var/run/vmware/proxy-sdk-tunnel allow reject /ticket tickettunnel /var/run/vmware/ticket/%1 redirect allow /tmp local 8309 redirect allow /vpxa local 8089 reject allow /vsan local 9096 redirect allow /vsanperf localtunnel 9095 allow reject /vvold local 8090 allow allow /wsman local 8889 redirect allow [root@vm25:~] etc/init.d/rhttpproxy restart watchdog-rhttpproxy: Terminating watchdog process with PID 2099006 VMware HTTP reverse proxy stopped. VMware HTTP reverse proxy started. |
よく見るとエラーメッセージ内のポート番号が微妙に異なることから、さらに同じポート番号のエラーの事例をこちらに見つけました。
記載されているようにhostdサービスを再起動してみると、どうも不具合の原因はこれが動いていないための模様。
|
1 2 3 4 5 |
[root@vm25:~] /etc/init.d/hostd restart watchdog-hostd: PID file /var/run/vmware/watchdog-hostd.PID does not exist watchdog-hostd: Unable to terminate watchdog: No running watchdog process for hostd sh: you need to specify whom to kill hostd started. |
無事にWebUIを開き、アップデートされたバージョン番号を確認することができました。
図4.VMware ESXi 6.7U3アップデート後
