Broadcomによる買収後、何かとネガティブな話題の多いVMwareの代替仮想プラットフォームとして、Proxmox VEノードを仕事場の余剰部品をかき集め、IBM System x3250 M4で構築しました。
ハードウェア構成
サーバルームで眠っていたIBM System x3250 M4を中心に、これだけの余剰部品をかき集めてきました。

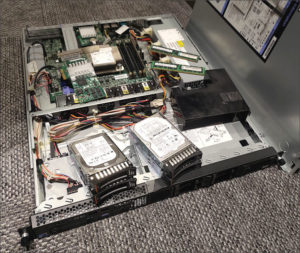

図01.x3250 M4と余剰部品全景
仮想基盤で特にかき集めたかったのがRAM。ECC付のDDR3 RAMストックを取っ替え引っ替え試すも尽く弾かれます。

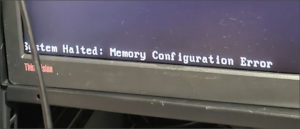

図02.メモリエラーメッセージ
結局、適合したのはこちらの2つ。低電圧とそうでないRAMの組み合わせで速度も異なりますが、正常に動作します。
|
1 2 |
FRU:49Y1422 Samsung 4GB 2Rx8 PC3L-10600E FRU:00D4967 hynix 4GB 2Rx8 PC3-12800E |
図03.適合したRAMモジュール
製品サポートページによると、搭載可能なRAMは以下の品番に限られるようです。
|
1 2 3 4 5 6 7 8 |
1 GB (Single-Rank x8) PC3-10600 DDR3-1333 LP UDIMM 44T1568 44T1572 2 GB (Single-Rank x8) PC3-10600 DDR3-1333 LP UDIMM 44T1570 44T1574 2 GB (Single-Rank x8) 1.35V DDR3-1333 LP UDIMM 49Y1403 49Y1421 4 GB (Dual-Rank x8) PC3-10600 DDR3-1333 LP UDIMM 44T1571 44T1575 4 GB (Dual-Rank x8) 1.35V PC3L-10600E LP UDIMM 49Y1404 49Y1422 4 GB (Dual-Rank x8) 1.5V PC3-12800 DDR3-1600 LP UDIMM 00D4955 00D4957 8 GB (Dual-Rank x8) 1.5V PC3-10600 DDR3-1333 LP UDIMM 90Y3165 90Y3167 8 GB (Dual-Rank X8) 1.5V PC3-12800 DDR3-1600 LP UDIMM 00D4959 00D4961 |
1Uサイズのx3250 M4に搭載可能なストレージは4本。システム用と仮想マシンを収めるデータストア用にSAS HDDを、RAID1構成にしたいので2本ずつ用意しました。
図04.SAS HDD 4本
PCIeライザカードの空きスロットにIntel Quad Port Gigabit Ethernet Cardを挿して増強。その隣りに装着済は、LSI ServeRAID H1110 RAIDコントローラです。

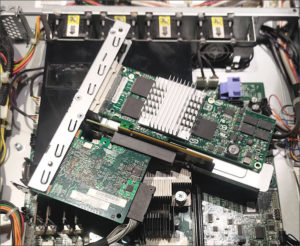

図05.Quad Port Gigabit NIC
以上のハードウェア構成をまとめると、次の通り。
|
1 2 3 4 5 6 7 8 |
IBM System x3250 M4 Type.2583 ------------------------------- CPU: Xeon E3-1220v2 3.1GHz 4C4T RAM: DDR3 4GB x2 = 8GB HDD: SYS : RAID1 300GB DATA: RAID1 500GB RAID: LSI ServeRAID H1110 NIC: GbE x4 |
SASディスクの初期化
SAS HDDは全て中古品なので、RAID構築前に初期化しておきます。
LSI RAID Configuration Utilityを呼び出して、 ServeRAID H1110 を選択。

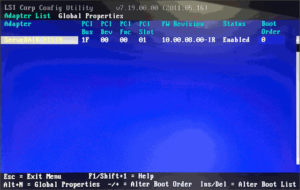

図06.RAID Adapter List
Adapter Property で SAS Topology を選択。

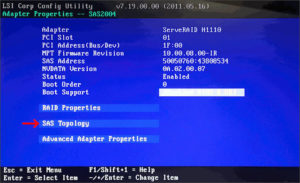

図07.Adapter Properties
ぶら下がる計4本のSASディスクを一つずつフォーマット。

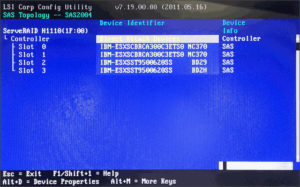

図08.SAS Topology Device List

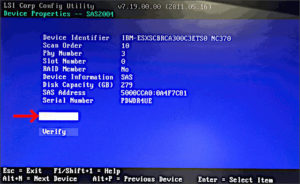

図09.Device Properties
所要時間は300GBのディスクで45分、500GBで1.5時間でした。

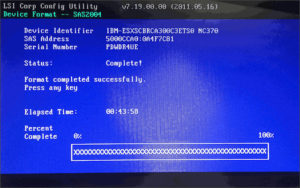

図10.Device Format
RAID1設定
全てのディスクを初期化し終えたら、図07の Adapter Properties で今度は RAID Properties を選択し、 Create RAID 1 Volume を選択します。
図11.Select New Volume Type
表示される一覧で300GBディスク2本をスペースキーで選択し、RAIDメンバへ加えます。
図12.Create New Volume
設定を保存すると、図07のAdapter Properties画面まで飛ばされるので、
図13.Confirm Create Volume
残りのディスクでもう1組のRAID1ボリュームを作成。

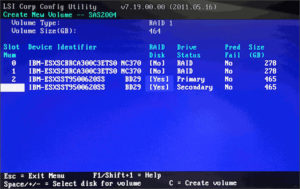

図14.Create New Volume 500GB
出来上がったRAID1ボリュームをSAS Topology画面で確認。よく見ると2つのRAID1ボリュームの表示順が逆順に。

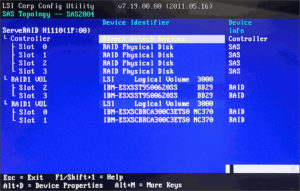

図15.Device List 逆順
これこのまま進めると、システムもこの順序でストレージを認識、Proxmoxのインストーラもこの順序でドライブレターを決めてしまうので、微妙に気持ち悪い状態。

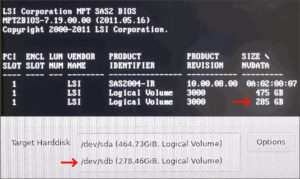

図16.システムディスク順も逆順
既に作ってしまったボリュームの順序は入れ替えられそうにないので一度全部クリアして、順序を下げたいRAID1ボリュームから先に作ってようやく思い通りの順序になりました。

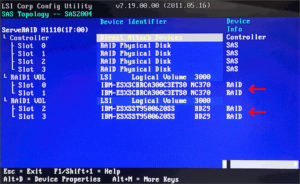

図17.RAID1 VOL 正順
次ページでは、Proxmox VEのインストールへ進みます。
