Thinkpad X1 Carbon Gen3をAX200へ換装してWiFi6化

Windows 11へアップグレードした、Lenovo Thinkpad X1 Carbon Gen3の内蔵WiFiをIntel AX200 へ換装して、 WiFi6 へ対応させました。

Thinkpad X1 Carbon Gen3の内蔵WiFi

前回、Windows 11へアップグレードしたLenovo Thinkpad X1 Carbon Gen3の内蔵WiFiは、WiFi5のIntel AC7265です。

WiFi6対応カードへの換装を前に、Intel WiFiのデバイスドライバを現行のv23.4へ更新するも、AC7265がロードしているのは古いままでした。



Intel AX200NGW

事前調査より、当初狙いを定めていたWiFi6E対応のIntel AX210は、Lenovo系ではおなじみのBIOSホワイトリストに載っていないらしく、改変しない限り起動しないとのこと。

そこで購入したのが、こちらのIntel AX200NGWです（淘寶でRMB54）。

5GHz帯の帯域幅が160MHzへ広がる他、MU-MIMOにも対応。



載せ替え作業

以前のバッテリ交換時と同じ要領で本体底板を外すと、SSDの隣にAC7265がM.2スロットに刺さっているのが、容易に見つかるはずです。

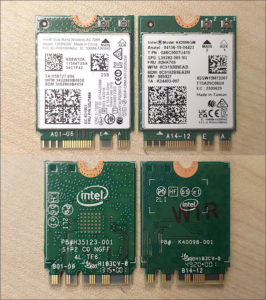

アンテナ線のMHFコネクタとM.2スロットの留めネジを外して、AC7265を取り外し。これから載せるAX200と比べてみました。

アンテナコネクタ数も同じなので、取り付けはボルトオンで簡単。



ついでにCPUグリス塗替え

前回、Windows 11へアップグレードした際、Windowsセキュリティのクイックスキャンを実行しただけで、CPU温度がかなり高くなるように思えたので、分解ついでにCPUグリスをチェック。

計5本のネジを緩めれば、ヒートシンクAssyを取り外すことができます。

ヒートシンクを分離してみると、CPUグリスはほぼ乾いた状態。一旦全て剥がした上で新しいグリスを塗布しておきました。

Windows 11での動作確認

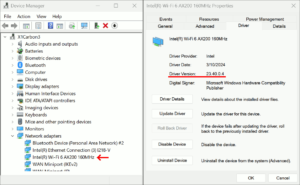

分解作業を終えて本体底板を閉じたら、Windowsを起動してデバイスマネージャを確認。ドライバライブラリから新しいドライバがロードされていました。

以前、OpenWrt謹製ファームウェアへ載せ替え、アクセスポイント化したH3C NX30 Pro WiFi6ルータへ接続の上、インターネットスピードテストを実行してみると、申し分ない結果を得られました。

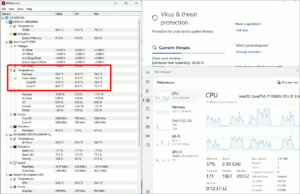

もう1つ、Windowsセキュリティでスキャン実行中のCPU温度も、レッドゾーンに入ることが無くなりました。
