OpenWRTへ入れ替えた中国移動 RAX3000Mのアクセスポイント化(Dumb AP)

OpenWrt 謹製ファームウェアへ書き換えた中国移動 RAX3000M WiFi6ルータを、アクセスポイントモード（いわゆるDumb AP）に設定しました。

アクセスポイント化への手順

既にこれまで何機かのOpenWrtルータをDum AP化してきましたが、今回はハードウェア構成がほぼ同じな、H3C Magic NX30 Proの例から、その設定を限りなくコピペ流用できる見込み。

OpenWRTへ入れ替えたH3C Magic NX30 Proのアクセスポイント化(Dumb AP)

🕒️2024年6月17日

OpenWrt 謹製ファームウェアへ書き換えた H3C Magic NX30 Pro AX3000 WiFi6ルータを、アクセスポイントモード（いわゆるDumb AP）に設定しました。アクセスポイント化への手順市販のOpenWrt無線ルータのアクセスポイント化については以前、GL-iNet GL-AR750Sで実践したことがありました。手順は基本的に以下の通り。 WANを廃して有線無線全てLANに DHCPやDNS、Firewallを停めて自身がDHCPクライアントに無線インターフェイスを適宜設定但し、デバイスによって有線インターフェイスの構成が異なるので、WebUIのLuCI上で同じように...

手順は基本的に以下の通り。

WANを廃して有線無線全てLANに
DHCPやDNS、Firewallを停めて自身もDHCPクライアントに
無線インターフェイスを適宜設定

ちなみに、OpenWrt公式ドキュメントにもアクセスポイント化（Dumb AP）の手順が、LuCIベース、コマンドラインベース双方で丁寧に解説されています。

openwrt.org

[OpenWrt Wiki] Wi-Fi Extender/Repeater with Bridged AP over Ethernet

/etc/config/network

まず、ネットワークインターフェイスが定義されている /etc/config/network ファイルから。OpenWrtデフォルト設定は次の通り。

config interface 'loopback'
    option device 'lo'
    option proto 'static'
    option ipaddr '127.0.0.1'
    option netmask '255.0.0.0'

config globals 'globals'
    option ula_prefix 'fdce:fa3e:10d4::/48'

config device
    option name 'br-lan'
    option type 'bridge'
    list ports 'lan1'
    list ports 'lan2'
    list ports 'lan3'

config interface 'lan'
    option device 'br-lan'
    option proto 'static'
    option ipaddr '192.168.1.1'
    option netmask '255.255.255.0'
    option ip6assign '60'

config interface 'wan'
    option device 'eth1'
    option proto 'dhcp'

config interface 'wan6'
    option device 'eth1'
    option proto 'dhcpv6'

config interface 'loopback'

option device 'lo'

option proto 'static'

option ipaddr '127.0.0.1'

option netmask '255.0.0.0'

config globals 'globals'

option ula_prefix 'fdce:fa3e:10d4::/48'

config device

option name 'br-lan'

option type 'bridge'

list ports 'lan1'

list ports 'lan2'

list ports 'lan3'

config interface 'lan'

option device 'br-lan'

option proto 'static'

option ipaddr '192.168.1.1'

option netmask '255.255.255.0'

option ip6assign '60'

config interface 'wan'

option device 'eth1'

option proto 'dhcp'

config interface 'wan6'

option device 'eth1'

option proto 'dhcpv6'

これを次のように有線ポートをLANへ集約してしまいます。LANのプロトコルをDHCPにするのは作業の終わりで。

config interface 'loopback'
    option device 'lo'
    option proto 'static'
    option ipaddr '127.0.0.1'
    option netmask '255.0.0.0'
    option ipv6 '0'

config globals 'globals'
    option packet_steering '1'

config device
    option name 'br-lan'
    option type 'bridge'
    option ipv6 '0'
    list ports 'lan1'
    list ports 'lan2'
    list ports 'lan3'
    list ports 'eth1'

config interface 'lan'
    option device 'br-lan'
#   option proto 'dhcp'
    option proto 'static'
    option ipaddr '192.168.1.1'
    option netmask '255.255.255.0'
    option gateway '192.168.1.1'
    option dns '192.168.1.1'
    option ipv6 '0'

config inrerface
    option name 'lan1'

config inrerface
    option name 'lan2'

config inrerface
    option name 'lan3'

config inrerface
    option name 'eth1'

config interface 'loopback'

option device 'lo'

option proto 'static'

option ipaddr '127.0.0.1'

option netmask '255.0.0.0'

option ipv6 '0'

config globals 'globals'

option packet_steering '1'

config device

option name 'br-lan'

option type 'bridge'

option ipv6 '0'

list ports 'lan1'

list ports 'lan2'

list ports 'lan3'

list ports 'eth1'

config interface 'lan'

option device 'br-lan'

# option proto 'dhcp'

option proto 'static'

option ipaddr '192.168.1.1'

option netmask '255.255.255.0'

option gateway '192.168.1.1'

option dns '192.168.1.1'

option ipv6 '0'

config inrerface

option name 'lan1'

config inrerface

option name 'lan2'

config inrerface

option name 'lan3'

config inrerface

option name 'eth1'

変更を適用し、 lo や br-lan からIPv6アドレスが消えているのを確認しました。

root@RAX3000M:~# uci commit network
root@RAX3000M:~# /etc/init.d/network restart
'radio0' is disabled
'radio1' is disabled

root@RAX3000M:~# uci commit network

root@RAX3000M:~# /etc/init.d/network restart

'radio0' is disabled

'radio1' is disabled

/etc/config/dhcp

次は /etc/config/dhcp ファイル、デフォルトは次の通り。

config dnsmasq
    option domainneeded '1'
    option boguspriv '1'
    option filterwin2k '0'
    option localise_queries '1'
    option rebind_protection '1'
    option rebind_localhost '1'
    option local '/lan/'
    option domain 'lan'
    option expandhosts '1'
    option nonegcache '0'
    option cachesize '1000'
    option authoritative '1'
    option readethers '1'
    option leasefile '/tmp/dhcp.leases'
    option resolvfile '/tmp/resolv.conf.d/resolv.conf.auto'
    option nonwildcard '1'
    option localservice '1'
    option ednspacket_max '1232'
    option filter_aaaa '0'
    option filter_a '0'

config dhcp 'lan'
    option interface 'lan'
    option start '100'
    option limit '150'
    option leasetime '12h'
    option dhcpv4 'server'
    option dhcpv6 'server'
    option ra 'server'
    option ra_slaac '1'
    list ra_flags 'managed-config'
    list ra_flags 'other-config'

config dhcp 'wan'
    option interface 'wan'
    option ignore '1'

config odhcpd 'odhcpd'
    option maindhcp '0'
    option leasefile '/tmp/hosts/odhcpd'
    option leasetrigger '/usr/sbin/odhcpd-update'
    option loglevel '4'

config dnsmasq

option domainneeded '1'

option boguspriv '1'

option filterwin2k '0'

option localise_queries '1'

option rebind_protection '1'

option rebind_localhost '1'

option local '/lan/'

option domain 'lan'

option expandhosts '1'

option nonegcache '0'

option cachesize '1000'

option authoritative '1'

option readethers '1'

option leasefile '/tmp/dhcp.leases'

option resolvfile '/tmp/resolv.conf.d/resolv.conf.auto'

option nonwildcard '1'

option localservice '1'

option ednspacket_max '1232'

option filter_aaaa '0'

option filter_a '0'

config dhcp 'lan'

option interface 'lan'

option start '100'

option limit '150'

option leasetime '12h'

option dhcpv4 'server'

option dhcpv6 'server'

option ra 'server'

option ra_slaac '1'

list ra_flags 'managed-config'

list ra_flags 'other-config'

config dhcp 'wan'

option interface 'wan'

option ignore '1'

config odhcpd 'odhcpd'

option maindhcp '0'

option leasefile '/tmp/hosts/odhcpd'

option leasetrigger '/usr/sbin/odhcpd-update'

option loglevel '4'

ここから、 lan のDHCPサーバ機能を無効化します。

config dnsmasq
    option domainneeded '1'
    option boguspriv '1'
    option filterwin2k '0'
    option localise_queries '1'
    option rebind_protection '1'
    option rebind_localhost '1'
    option local '/lan/'
    option domain 'lan'
    option expandhosts '1'
    option nonegcache '0'
    option cachesize '1000'
    option authoritative '1'
    option readethers '1'
    option leasefile '/tmp/dhcp.leases'
    option resolvfile '/tmp/resolv.conf.d/resolv.conf.auto'
    option nonwildcard '1'
    option localservice '1'
    option ednspacket_max '1232'
    option filter_aaaa '0'
    option filter_a '0'

config dhcp 'lan'
	option interface 'lan'
	option ignore '1'

config dhcp 'wan'
    option interface 'wan'
    option ignore '1'

config odhcpd 'odhcpd'
    option maindhcp '0'
    option leasefile '/tmp/hosts/odhcpd'
    option leasetrigger '/usr/sbin/odhcpd-update'
    option loglevel '4'

config dnsmasq

option domainneeded '1'

option boguspriv '1'

option filterwin2k '0'

option localise_queries '1'

option rebind_protection '1'

option rebind_localhost '1'

option local '/lan/'

option domain 'lan'

option expandhosts '1'

option nonegcache '0'

option cachesize '1000'

option authoritative '1'

option readethers '1'

option leasefile '/tmp/dhcp.leases'

option resolvfile '/tmp/resolv.conf.d/resolv.conf.auto'

option nonwildcard '1'

option localservice '1'

option ednspacket_max '1232'

option filter_aaaa '0'

option filter_a '0'

config dhcp 'lan'

option interface 'lan'

option ignore '1'

config dhcp 'wan'

option interface 'wan'

option ignore '1'

config odhcpd 'odhcpd'

option maindhcp '0'

option leasefile '/tmp/hosts/odhcpd'

option leasetrigger '/usr/sbin/odhcpd-update'

option loglevel '4'

変更を適用して、サービスを再起動。

root@RAX3000M:~# uci commit dhcp
root@RAX3000M:~# /etc/init.d/dnsmasq restart

1 2	root@RAX3000M:~# uci commit dhcp root@RAX3000M:~# /etc/init.d/dnsmasq restart

/etc/config/firewall

ファイアウォール設定ファイル、 /etc/config/firewall のゾーン定義部分のデフォルトは次の通り。

config defaults
    option syn_flood    1
    option input        REJECT
    option output       ACCEPT
    option forward      REJECT
# Uncomment this line to disable ipv6 rules
#    option disable_ipv6    1

config zone
    option name         lan
    list   network      'lan'
    option input        ACCEPT
    option output       ACCEPT
    option forward      ACCEPT

config zone
    option name         wan
    list   network      'wan'
    list   network      'wan6'
    option input        REJECT
    option output       ACCEPT
    option forward      REJECT
    option masq         1
    option mtu_fix      1

config forwarding
    option src         lan
    option dest        wan

config defaults

option syn_flood 1

option input REJECT

option output ACCEPT

option forward REJECT

# Uncomment this line to disable ipv6 rules

# option disable_ipv6 1

config zone

option name lan

list network 'lan'

option input ACCEPT

option output ACCEPT

option forward ACCEPT

config zone

option name wan

list network 'wan'

list network 'wan6'

option input REJECT

option output ACCEPT

option forward REJECT

option masq 1

option mtu_fix 1

config forwarding

option src lan

option dest wan

最終的にはサービスも停めてしまうのでどうでもいいのですが、取り敢えず設定を次のようにしてしまいます。

config defaults
    option syn_flood    1
    option input        ACCEPT
    option output       ACCEPT
    option forward      ACCEPT

config defaults

option syn_flood 1

option input ACCEPT

option output ACCEPT

option forward ACCEPT

変更を適用して、サービスを再起動。

root@RAX3000M:~# uci commit firewall
root@RAX3000M:~# /etc/init.d/firewall restart

1 2	root@RAX3000M:~# uci commit firewall root@RAX3000M:~# /etc/init.d/firewall restart

DHCPクライアントになる

以上、ルータの有線インターフェイス部分の変更を終えたら、 /etc/config/network のIPアドレス取得方法を静的からDHCPに変更して再起動、RAX3000Mのいずれかの有線ポートを既存のLANに繋いでIPアドレスを取得させます。

RAX3000Mが取得したIPアドレスを見つけてブラウザからアクセス。ネットワークインターフェイスを確認してみます。

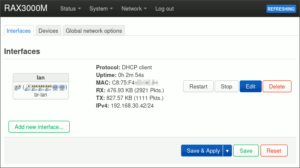

図01.インターフェイス一覧

図02.lanインターフェイス設定

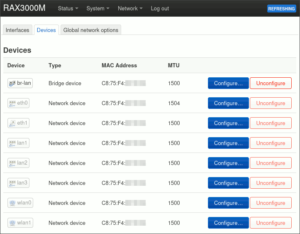

図03.lanインターフェイスのデバイス

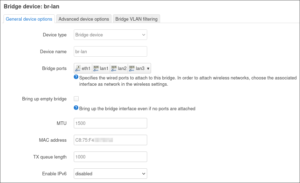

図04.br-lanデバイス設定

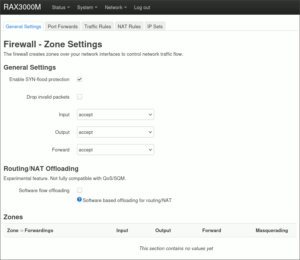

図05.ファイアウォールゾーン設定

不要なサービスの停止

不要になったDNS、DHCP、ファイアウォールの各サービスを停止の上、無効化してしまいます。

root@RAX3000M:~# /etc/init.d/dnsmasq status
running
root@RAX3000M:~# /etc/init.d/dnsmasq stop
root@RAX3000M:~# /etc/init.d/dnsmasq disable
root@RAX3000M:~# /etc/init.d/dnsmasq status
inactive
root@RAX3000M:~#
root@RAX3000M:~# /etc/init.d/odhcpd status
running
root@RAX3000M:~# /etc/init.d/odhcpd stop
root@RAX3000M:~# /etc/init.d/odhcpd disable
root@RAX3000M:~# /etc/init.d/odhcpd status
inactive
root@RAX3000M:~# /etc/init.d/firewall status
active with no instances
root@RAX3000M:~# /etc/init.d/firewall stop
root@RAX3000M:~# /etc/init.d/firewall disable
root@RAX3000M:~# /etc/init.d/firewall status
inactive

root@RAX3000M:~# /etc/init.d/dnsmasq status

running

root@RAX3000M:~# /etc/init.d/dnsmasq stop

root@RAX3000M:~# /etc/init.d/dnsmasq disable

root@RAX3000M:~# /etc/init.d/dnsmasq status

inactive

root@RAX3000M:~#

root@RAX3000M:~# /etc/init.d/odhcpd status

running

root@RAX3000M:~# /etc/init.d/odhcpd stop

root@RAX3000M:~# /etc/init.d/odhcpd disable

root@RAX3000M:~# /etc/init.d/odhcpd status

inactive

root@RAX3000M:~# /etc/init.d/firewall status

active with no instances

root@RAX3000M:~# /etc/init.d/firewall stop

root@RAX3000M:~# /etc/init.d/firewall disable

root@RAX3000M:~# /etc/init.d/firewall status

inactive

これら主要サービスを無効にしたりパッケージ削除しても、ファームウェアの更新時には元に戻ってしまうことに留意。

無線インターフェイスの設定

続いて無線インターフェイスは、H3C Magic NX30 Proの設定をほぼそのままコピペ流用して適用しました（デバイス固有部分のみ書き換え）。

config wifi-device 'radio0'
    option type 'mac80211'
    option path 'platform/18000000.wifi'
    option channel '6'
    option band '2g'
    option htmode 'HE40'
    option country 'US'
    option cell_density '0'
    option txpower '28'
    option noscan '1'

config wifi-iface 'default_radio0'
    option device 'radio0'
    option network 'lan'
    option ifname 'wlan0'
    option mode 'ap'
    option ssid 'CMCC'
    option encryption 'psk2+ccmp'
    option key '########'
    option logger_syslog_level '1'
    option ieee80211r '1'
    option nasid 'C875F4######'
    option mobility_domain '4765'
    option ft_over_ds '0'
    option ft_psk_generate_local '1'

config wifi-device 'radio1'
    option type 'mac80211'
    option path 'platform/18000000.wifi+1'
    option channel '40'
    option band '5g'
    option htmode 'HE160'
    option country 'US'
    option cell_density '0'
    option txpower '23'

config wifi-iface 'default_radio1'
    option device 'radio1'
    option network 'lan'
    option ifname 'wlan1'
    option mode 'ap'
    option ssid 'CMCC'
    option encryption 'psk2+ccmp'
    option key '########'
    option logger_syslog_level '1'
    option ieee80211r '1'
    option nasid 'C875F4######'
    option mobility_domain '4765'
    option ft_over_ds '0'
    option ft_psk_generate_local '1'

config wifi-device 'radio0'

option type 'mac80211'

option path 'platform/18000000.wifi'

option channel '6'

option band '2g'

option htmode 'HE40'

option country 'US'

option cell_density '0'

option txpower '28'

option noscan '1'

config wifi-iface 'default_radio0'

option device 'radio0'

option network 'lan'

option ifname 'wlan0'

option mode 'ap'

option ssid 'CMCC'

option encryption 'psk2+ccmp'

option key '########'

option logger_syslog_level '1'

option ieee80211r '1'

option nasid 'C875F4######'

option mobility_domain '4765'

option ft_over_ds '0'

option ft_psk_generate_local '1'

config wifi-device 'radio1'

option type 'mac80211'

option path 'platform/18000000.wifi+1'

option channel '40'

option band '5g'

option htmode 'HE160'

option country 'US'

option cell_density '0'

option txpower '23'

config wifi-iface 'default_radio1'

option device 'radio1'

option network 'lan'

option ifname 'wlan1'

option mode 'ap'

option ssid 'CMCC'

option encryption 'psk2+ccmp'

option key '########'

option logger_syslog_level '1'

option ieee80211r '1'

option nasid 'C875F4######'

option mobility_domain '4765'

option ft_over_ds '0'

option ft_psk_generate_local '1'

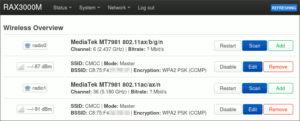

設定を適用してLuCI上で確認してみます。

root@RAX3000M:~# uci commit wireless
root@RAX3000M:~# /etc/init.d/network restart

1 2	root@RAX3000M:~# uci commit wireless root@RAX3000M:~# /etc/init.d/network restart

図06.無線インターフェイス概要

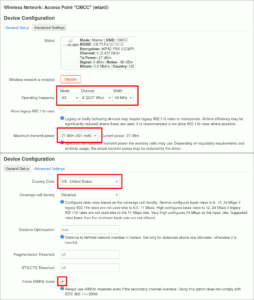

2.4G帯WiFi設定では、NX30 Proでは設定できた最大出力28dBm (630mW)が、本機では27dBm (501mW)止まり。おそらくファームウェアビルド時の機種毎の設定なのでしょう。

図07.2.4G帯無線デバイス設定

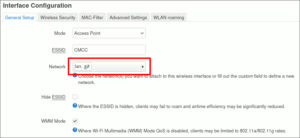

2.4G帯、5G帯各インターフェイス共に、lanネットワークに紐付け。

図08.無線インターフェイス基本設定

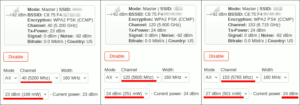

NX30 Proで見つけた5G帯チャンネルによって最大出力が異なったり、設定通りの出力が出ないことがあるのは、本機も全く一緒。

図09.5G帯チャンネルと最大送信出力

5G帯のスピードテストでは、有線LANや外向き上限の1Gbpsに準ずる文句なしの結果に。

図10.5G帯スピードテスト結果

次ページでは、有線・無線インターフェイス設定後のポストセットアップ事項に進みます。

【Amazon Alexa 認定】 TP-Link WiFi ルーター無線LANルーター WiFi6 AX3000 2402 + 574 Mbps HE160 EasyMesh/OneMesh 対応縦型 Archer AX3000/A

created by Rinker

Amazon

ページ : 1 2

OpenWRTへ入れ替えた中国移動 RAX3000Mのアクセスポイント化(Dumb AP)

アクセスポイント化への手順

/etc/config/network

/etc/config/dhcp

/etc/config/firewall

DHCPクライアントになる

不要なサービスの停止

無線インターフェイスの設定

関連

コメントを残すコメントをキャンセル

アクセスポイント化への手順

/etc/config/network

/etc/config/dhcp

/etc/config/firewall

DHCPクライアントになる

不要なサービスの停止

無線インターフェイスの設定

共有:

関連

コメントを残す コメントをキャンセル

コメントを残すコメントをキャンセル
